Антенно-усилительный модуль КУБИК 1.6

Антенно-усилительный модуль КУБИК 1.6

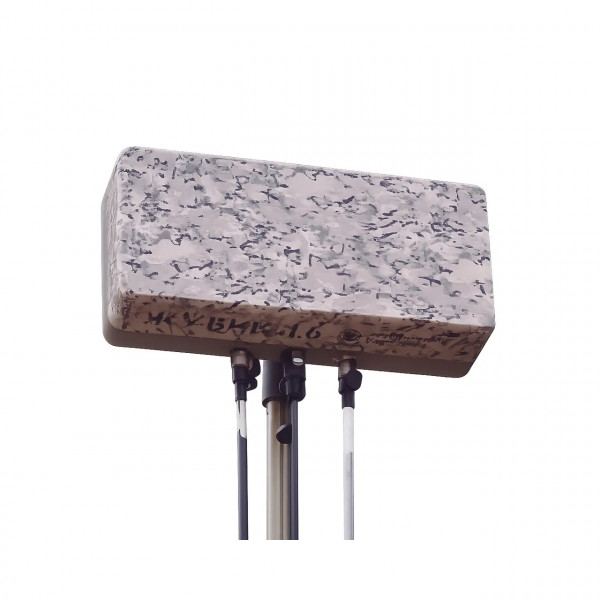

КУБИК 1.6 — антенно-усилительный модуль для наземных станций управления БПЛА с полным покрытием всех диапазонов линии связи SkyLink 3.0. Шесть независимых усилительных модулей, направленная панельная антенна с отдельными излучателями на каждый диапазон и встроенный блок питания собраны в одном корпусе-радиаторе из фрезерованного алюминия с защитой IP65. Перекрывает 800/900 МГц, 1,4 ГГц, 2,4 ГГц, 5,2 и 5,8 ГГц — включая недокументированный диапазон 1,4 ГГц дрона Autel EVO MAX 4T / КРЕЧЕТ / ЧАПИ 4T/4N.

Усиление и покрытие диапазонов

6 независимых усилительных трактов — по три на каждый из двух каналов

TX усиление: 22 dB на 850–925 МГц и 1,4 ГГц; 30 dB на 2,4 ГГц; 32 dB на 5,2 / 5,8 ГГц

RX усиление: 12 dB на 850–925 МГц и 1,4 ГГц; 20 dB на 2,4 / 5,2 / 5,8 ГГц

Шумовая фигура не более 3,5 dB — устойчивый приём с предельных удалений

Покрывает все диапазоны SkyLink 3.0, включая 1,4 ГГц, которого нет у конкурентов

Схема 2×2 сохраняется при адаптивном переключении диапазонов

Антенная часть

Направленная панельная антенна с дисковыми вибраторами на каждый диапазон

Усиление 7–8 dBi на 850–925 МГц и 1350–1480 МГц

Усиление 10–11 dBi на 2400–2500 МГц

Усиление 12 dBi на 5150–5850 МГц

Волновое сопротивление 50 Ом, разъёмы N-K female

Корпус и эксплуатация IP65 — полная защита от пыли и струйного дождя

Рабочая температура от −25 до +70 °C, влажность до 90% Корпус-радиатор из фрезерованного алюминия — пассивное охлаждение без вентиляторов

Заводской камуфляж Multicam — не требует доработки на позиции

Звуковая индикация включения — без светодиодов, без засветки в темноте

Силиконовые крышки на всех разъёмах N-K и силовом входе

Питание 110–240 В AC, блок встроен

Габариты 435 × 205 × 110 мм, масса 4,322 кг с кронштейном

В комплекте два варианта крепления: под механизм «ШЕЯ» и на трубу / мачту

Совместимые аппараты

Autel EVO MAX 4T / КРЕЧЕТ / ЧАПИ 4T/4N (SkyLink 3.0, все диапазоны)

DJI Matrice 4T (2,4 / 5,2 / 5,8 ГГц) DJI Mavic 3 (2,4 и 5,8 ГГц)

Область применения

Наземные станции управления БПЛА гражданского и промышленного назначения

Увеличение рабочего радиуса и устойчивости канала управления и телеметрии

Работа в условиях плотной радиоэлектронной обстановки и городской застройки

Мониторинг протяжённых объектов: ЛЭП, трубопроводы, дороги, лесные массивы

Поисковые и аварийно-спасательные работы на удалённых участках
